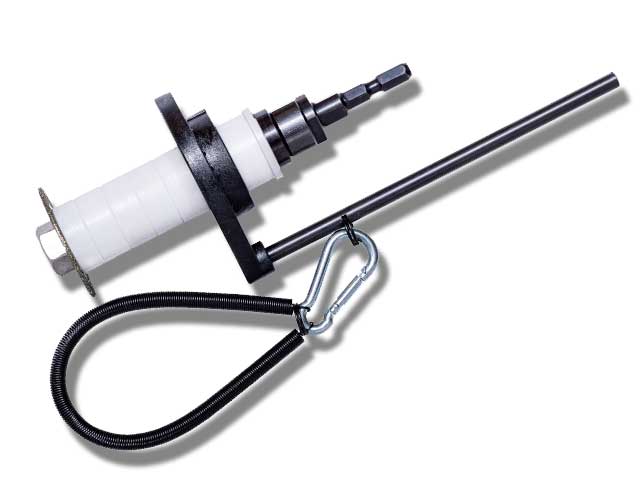

インサイドカッター プラス（ISP-41）
キャッチバンドと共回り止めバーで、より安全・安心に進化
用途
立ち上げ塩ビパイプの内面からの切断作業に。排水口の立ち上げ塩ビパイプを床面より低く切断。

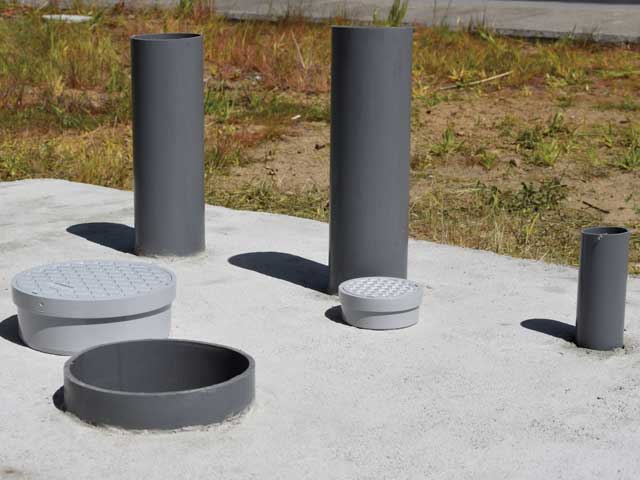

施工前

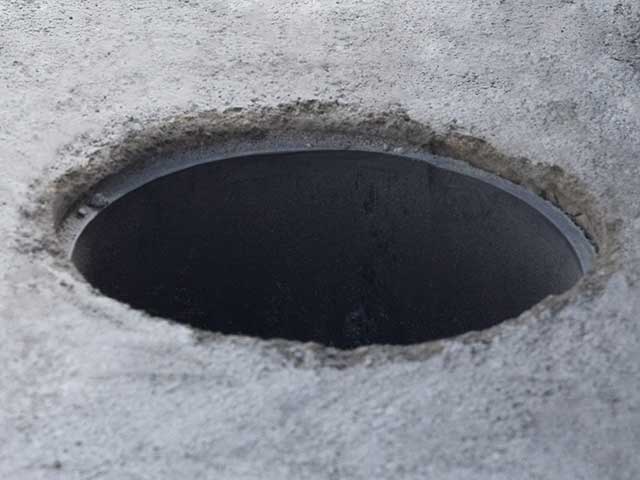

施工後

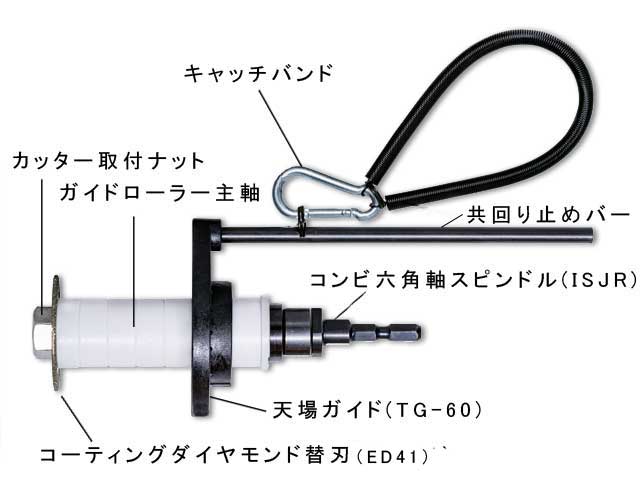

特長
- 配管内への製品落下を防ぐキャッチバンドを標準装備。
- コンビ軸スピンドルにより、インパクトドライバ、電気ドリル、100mmディスクグラインダの3機種に取り付け可能。
- 天場ガイドの移動調整により切断長さ（深さ10～60mm）の変更が可能。
- 共回り止めバーが天場と本体の空転を防ぎ、塩ビパイプをスムーズに切断。
- ベアリング内蔵のガイドローラーで安定した切断作業が行えます。
インパクトドライバー使用例

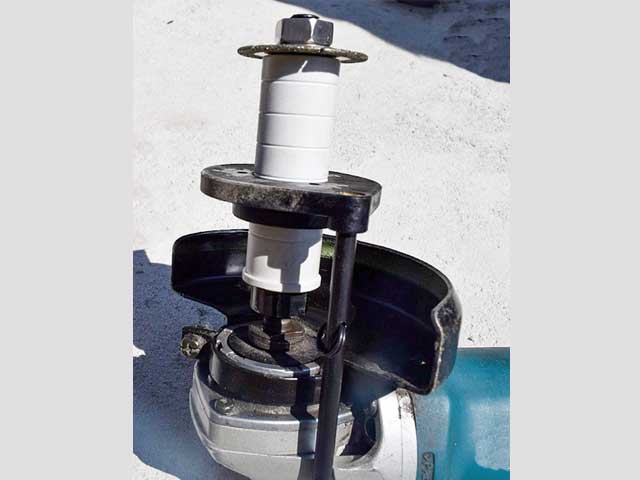

ディスクグラインダー使用例
インサイドカッターISP-41使用方法
インパクトドライバ使用時

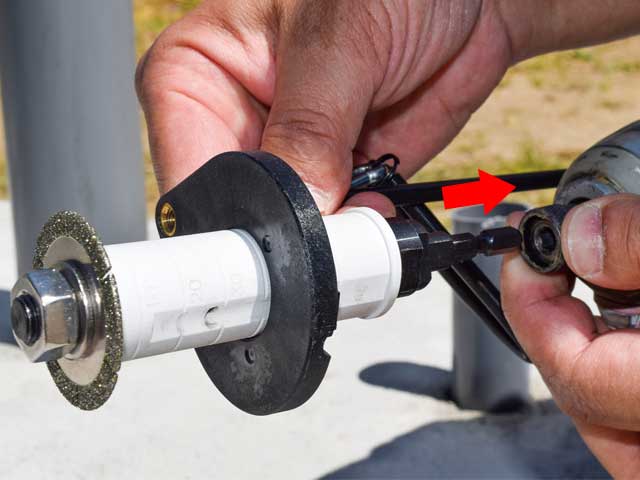

①インパクトドライバ本体に本製品を取り付けます。
ディスクグラインダ使用時

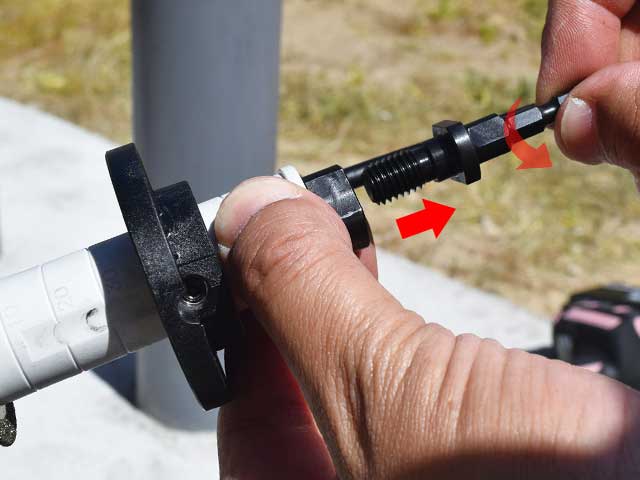

①製品から「コンビ六角軸スピンドル」を取り外します。

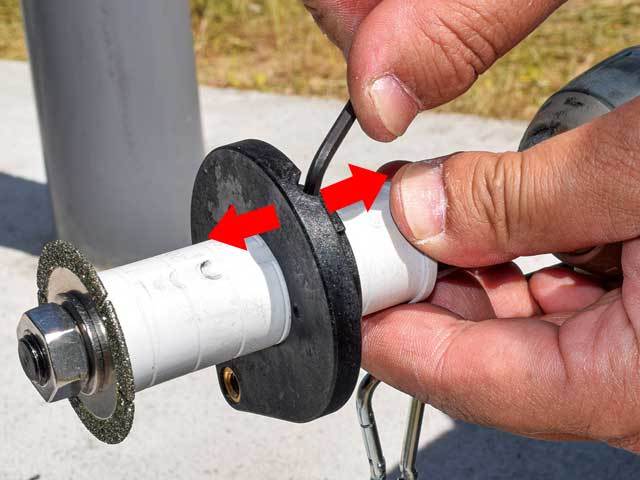

②レンチで天場ガイドを調整して切断深さを決めます。
②製品から「キャッチ バンド」を取り外します。

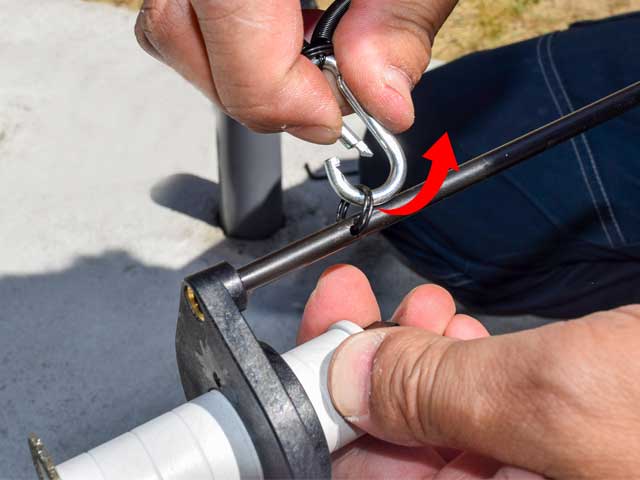

③キャッチバンドをインパクトドライバ本体に掛けます。
④塩ビパイプの内面にガイドローラーがあたるまでダイヤ刃で切り込み、本製品を水平に保持し、反時計方向に一周廻して切断してください。
③100mmディスクグラインダのスピンドルを上に向け、フランジ類を全て外し、ディスクグラインダのロックピンを押さえながら本製品をスパナでスピンドルねじ部にしっかりと取り付けます。
④塩ビパイプの切断位置(深さ)を決めて、塩ビパイプの内面にガイドローラーが当たるまでダイヤ刃で切り込み本製品を水平に保持し、反時計方向に一周廻して切断してください。
仕様
| 使用電動機 |
|
サイズ・価格一覧表
| 品名 | 品番 | 切断適応能力 | 最大切断肉厚 (mm) |
標準価格 (1本) |
JANｺｰﾄﾞ 4986362 |
入数 |
| インサイドカッタープラス | ISP-41 | 塩ビパイプVU40～VU200 塩ビパイプVP50～VP125 |
8.0 | ¥18,700 | 180191 | 5 |
| インサイドカッタープラス部品 | ||||||
| 品名 | 品番 | サイズ(mm) | 標準価格 | JANｺｰﾄﾞ 4986362 |
||

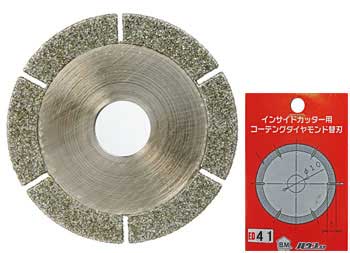

| コーティングダイヤモンド 替刃 |
ED41 | Φ41 | ¥7,700 | 180313 | ||

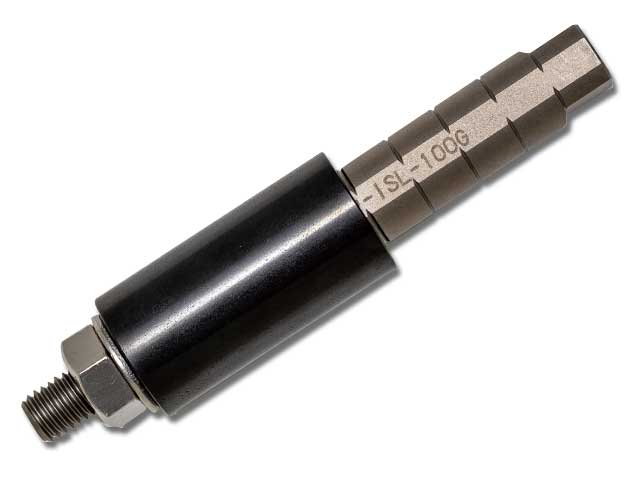

| 主軸延長アダプター | ISL-100G | M10 凸凹 | ¥8,800 | 180948 | ||

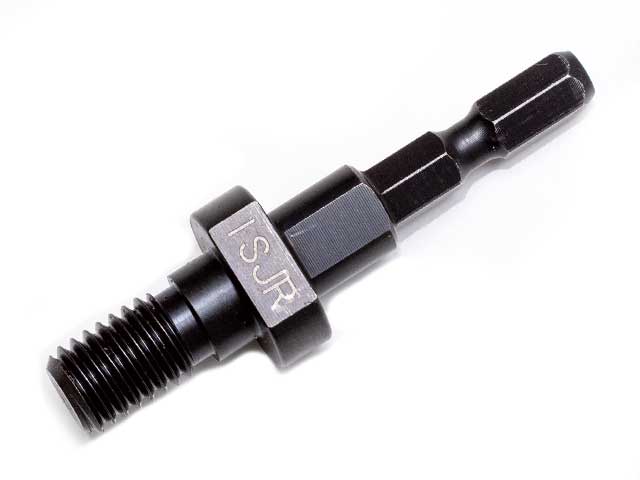

| コンビ六角軸スピンドルM10 | ISJR | M10 凸 | ¥2,750 | 180207 | ||

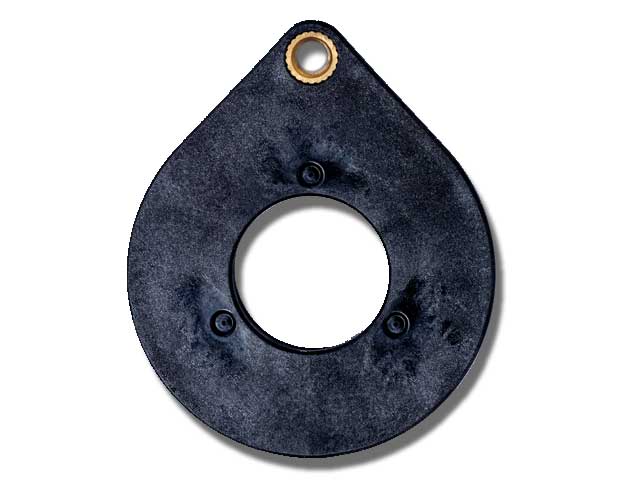

| 天場ガイド | TG-60 | *** | ¥3,300 | 180955 | ||
ISP-41ブリスター寸法:W88mm×H244mm×D70mm
ED41
ISL-100G
ISJR
TG-60

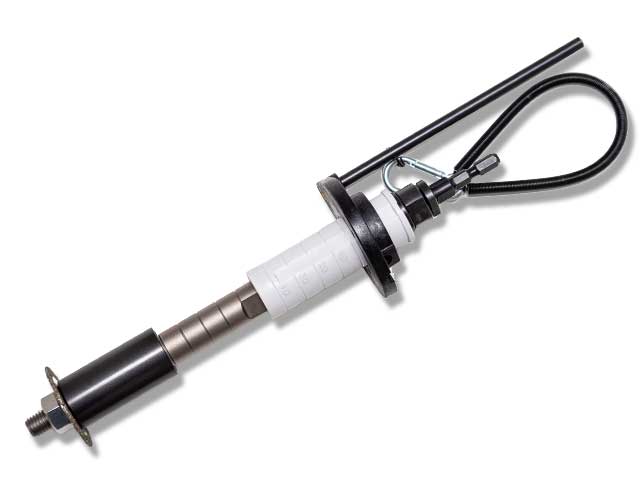

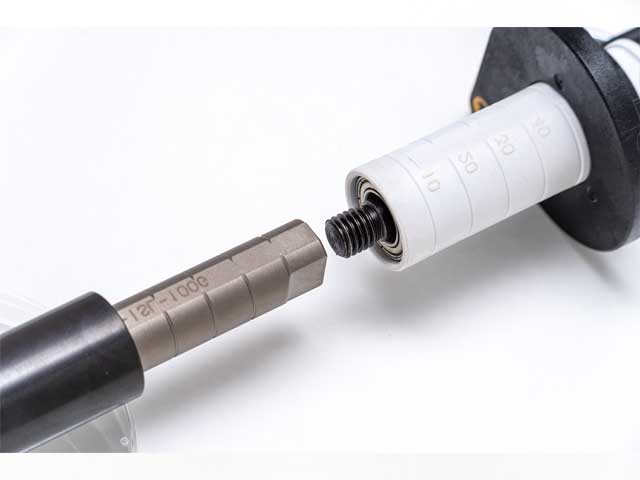

主軸延長アダプター(ISL-100G)取付手順
①カッター取付ナットを緩めコーティングダイヤモンド替刃を外します。
②ガイドローラー主軸に主軸延長アダプターメス側をしっかりとねじ込みます。
ご注意
インサイドカッターを使用する時、立上がりパイプがGL（水平面）に対して不均等な形になっている時は、仕上がり面と平行にする為の捨て切断を行って下さい。

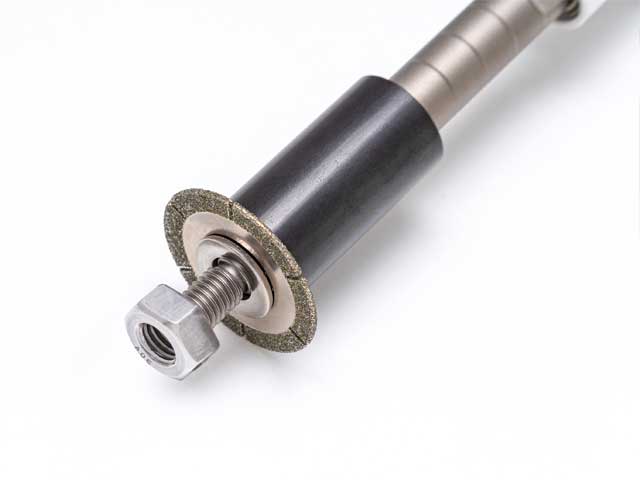

③主軸延長アダプターオス側にコーティングダイヤモンド替刃、座金の順に取り付けます。
④最後にナットをしっかりと締めて完成です。
